MTDY远心镜头固定倍系列
● 远心镜头是将孔径光阑放置在光学系统的像方焦平面上；
● 当孔径光阑放在像方焦平面上时，即使物距发生改变，像距也发生改变，但像高并没有发生改变，即测得的物体尺寸不会变化。
● 远心镜头用于工业精密测量，畸变极小。高性能的可以达到无畸变。

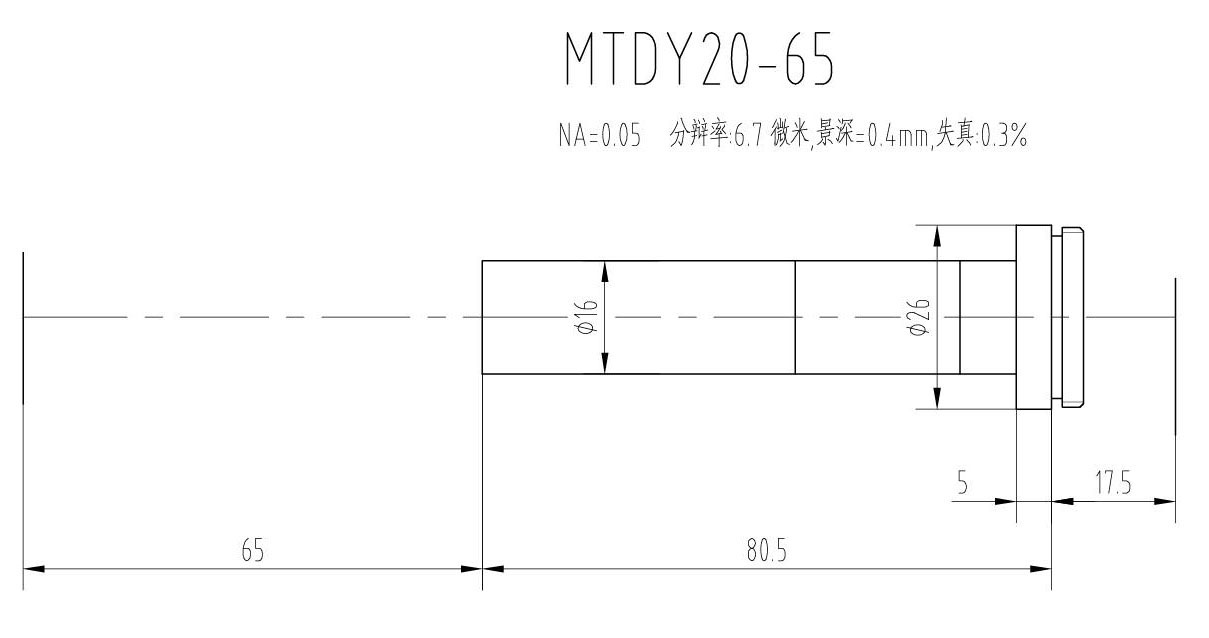

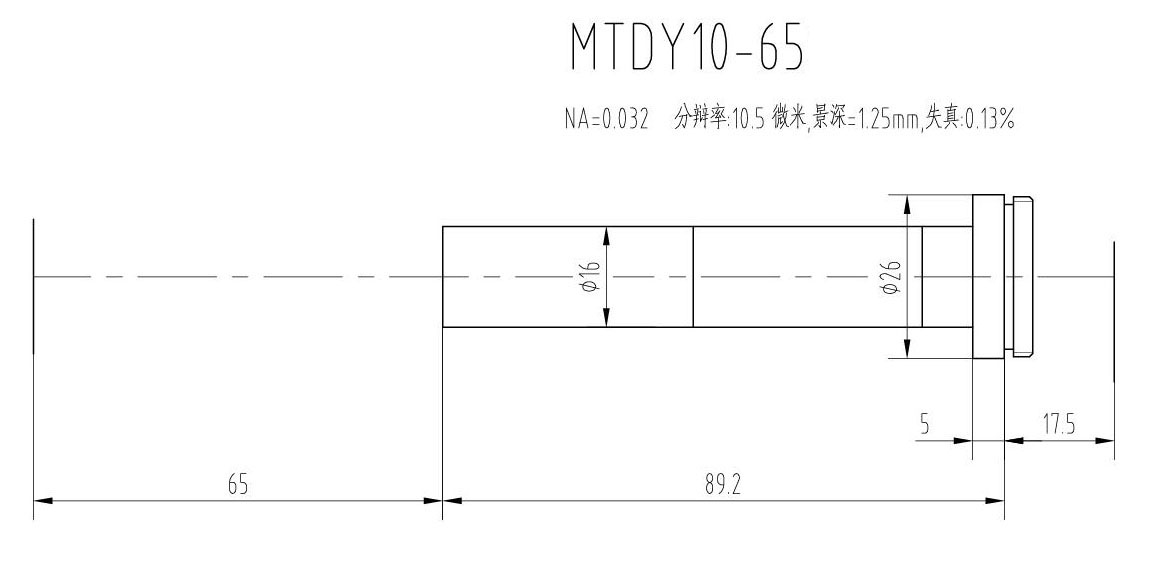

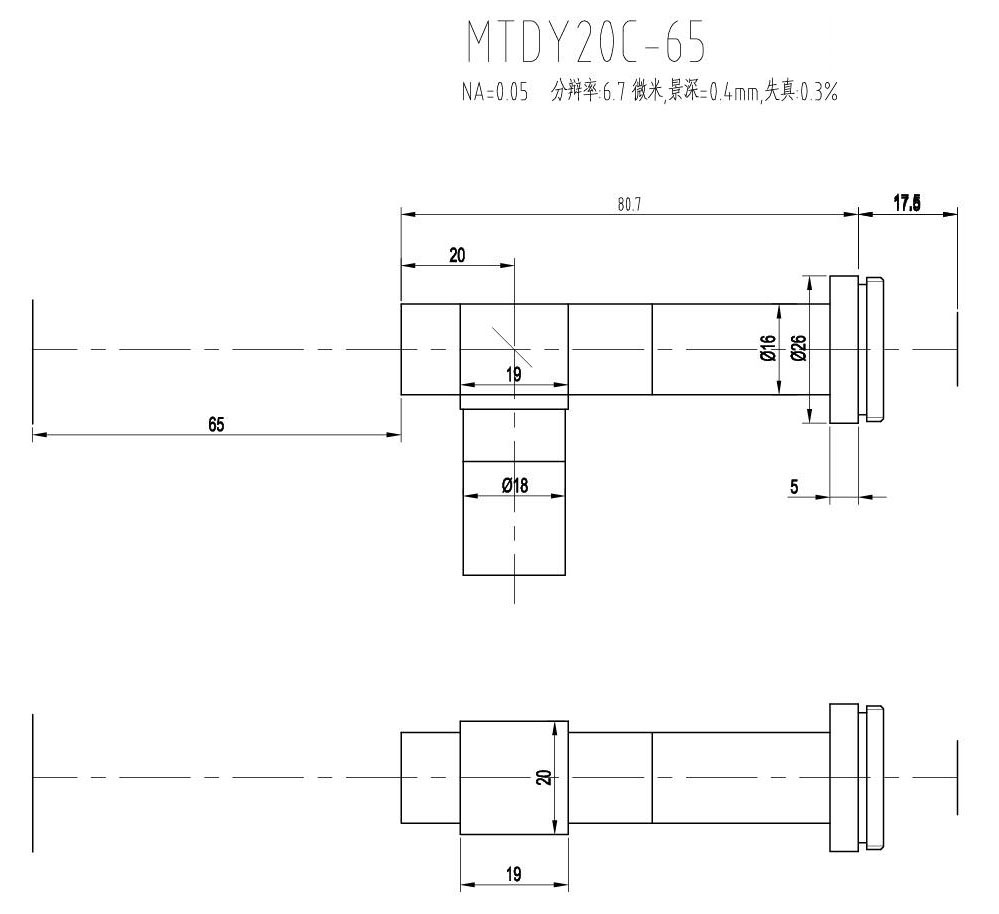

1. MTDY物方远心物镜型号规格汇总（工作距离为65mm）：
|
型号
|
物镜倍数 |
工作 |
总放大倍数 |
视场 |
NA |
分辨率(μm) |
景深(mm) |
失真 |
|
|
1/3"、9" |
1/3"、17" |
||||||||
|
0.8X |
65 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.09% |
|
|
0.8X |
65 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.09% |
|
|
1X |
65 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.13% |
|
|
1X |
65 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.13% |
|
|
2X |
65 |
76.2X |
43.9X |
2.4X1.8 |
0.05 |
6.7 |
0.4 |
0.3% |
|
|
2X |
65 |
76.2X |
43.9X |
2.4X1.8 |
0.05 |
6.7 |
0.4 |
0.3% |
|
|
3X |
65 |
114.3X |
215.9X |
1.6X1.2 |
0.06 |
5.6 |
0.22 |
0.22% |
|
|
3X |
65 |
114.3X |
215.9X |
1.6X1.2 |
0.06 |
5.6 |
0.22 |
0.22% |
|
|
4X |
65 |
152.4X |
287.9X |
1.2X0.9 |
0.039 |
8.6 |
0.26 |
0.24% |
|
|
4X |
65 |
152.4X |
287.9X |
1.2X0.9 |
0.039 |
8.6 |
0.26 |
0.24% |
|

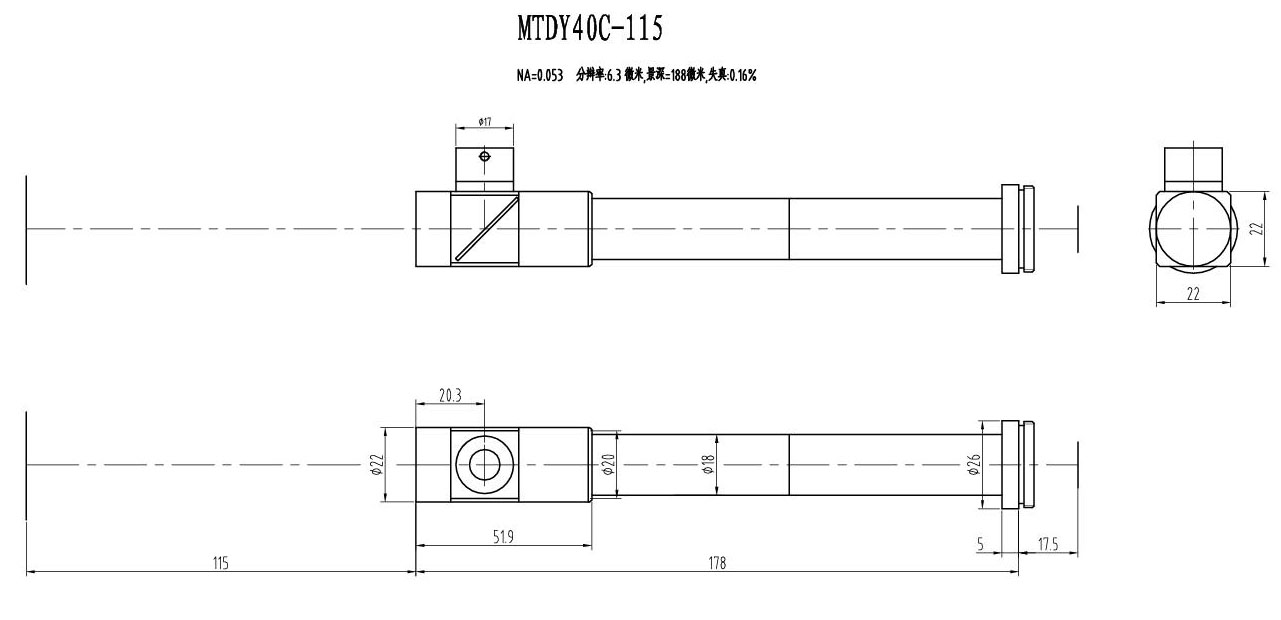

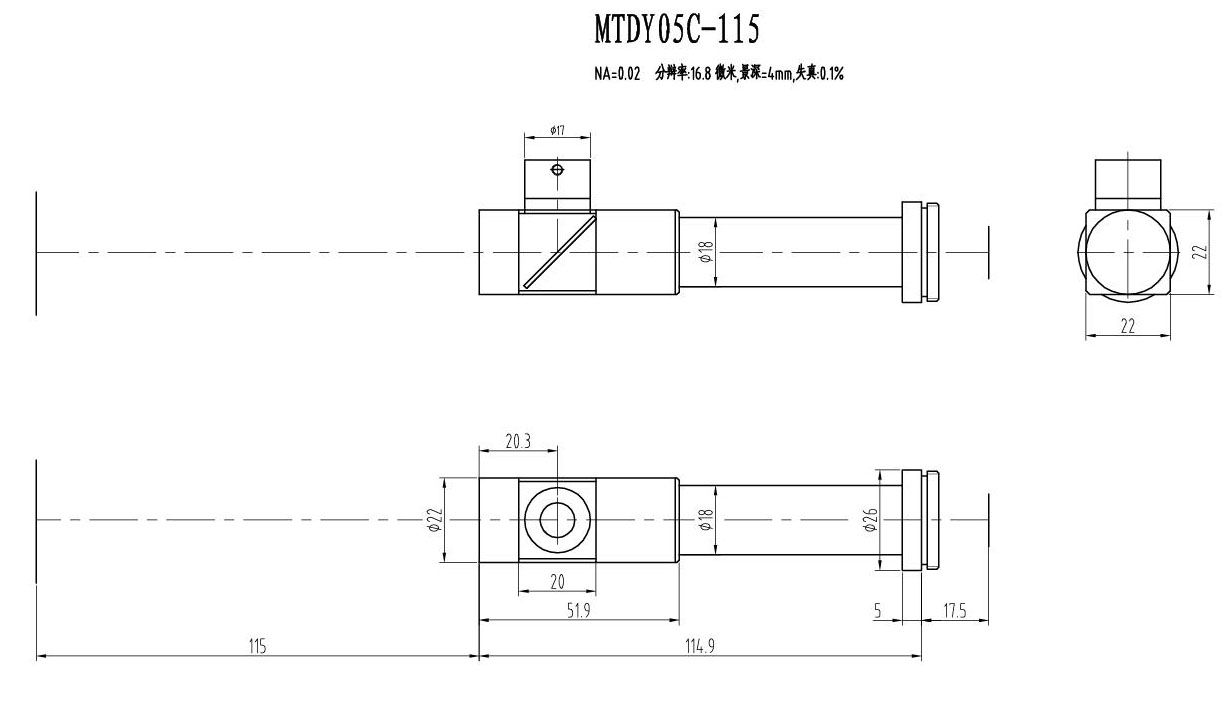

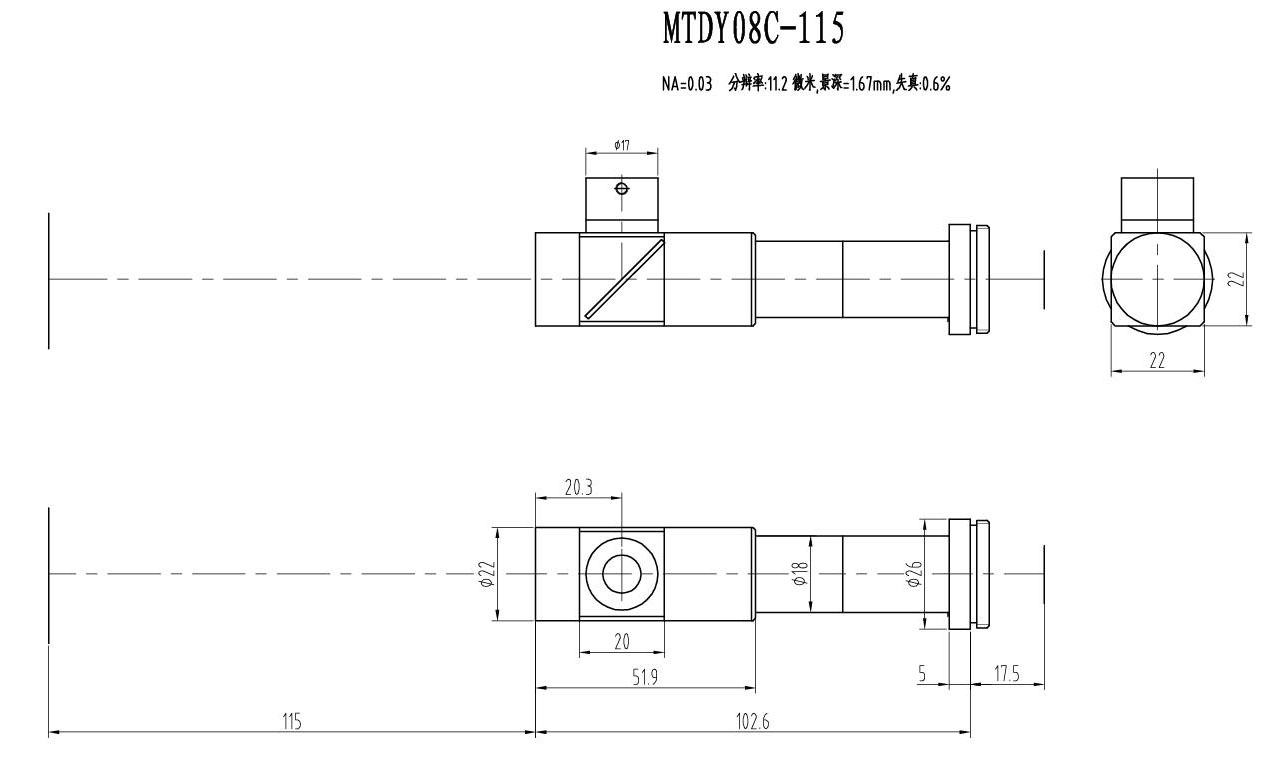

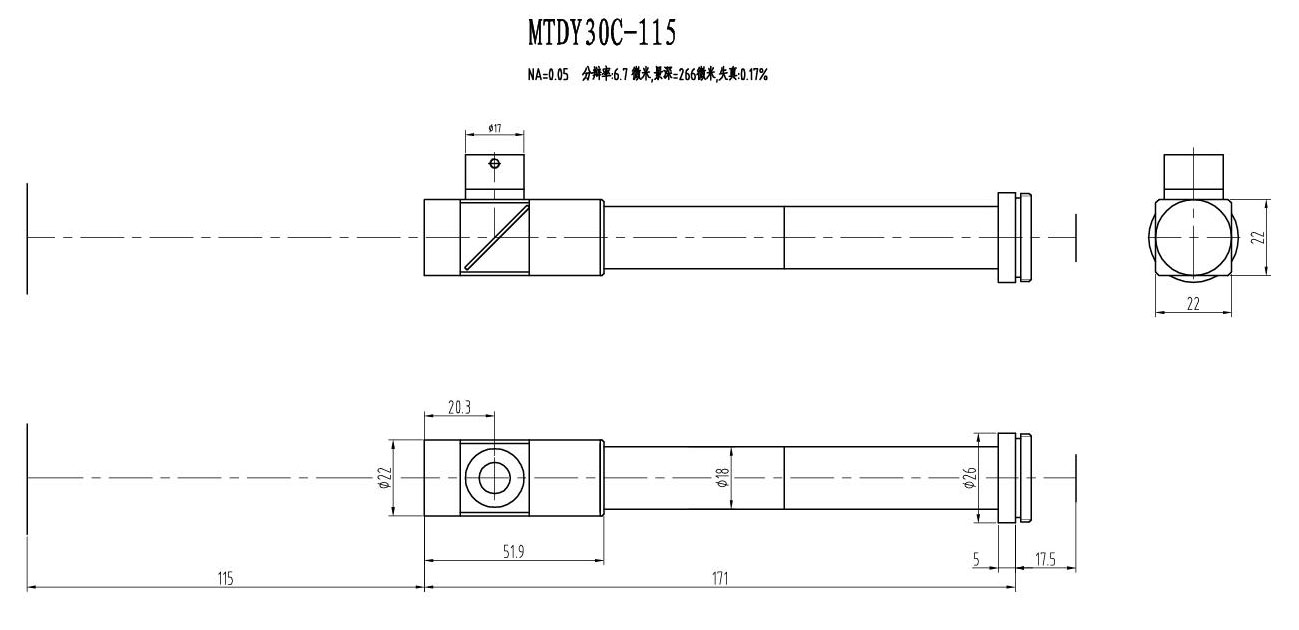

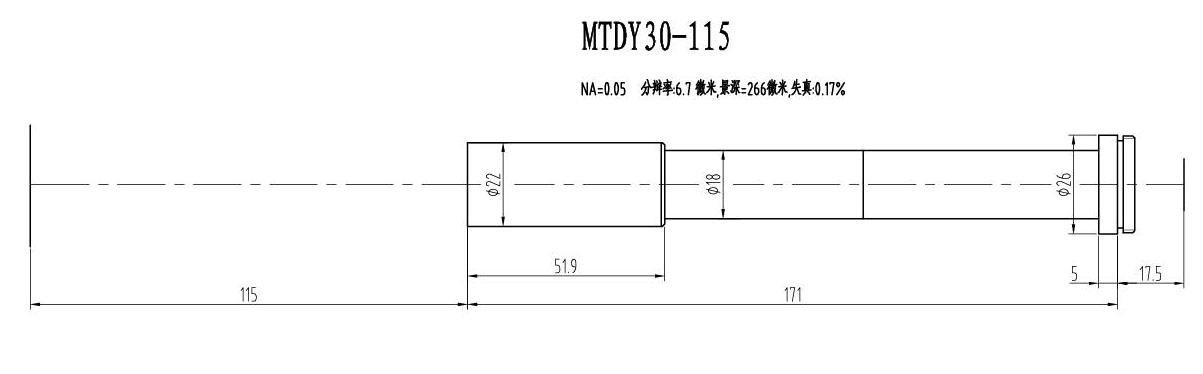

2. MTDY物方远心物镜型号规格汇总（工作距离为115mm）：
|
型号
|
物镜倍数 |
工作 |
总放大倍数 |
视场 |
NA |
分辨率(μm) |
景深(mm) |
失真 |
|
|
1/3"、9" |
1/3"、17" |
||||||||
|
0.5X |
115 |
19.1X |
36X |
9.6X7.2 |
0.02 |
16.8 |
4 |
0.1% |
|
|
0.5X |
115 |
19.1X |
36X |
9.6X7.2 |
0.02 |
16.8 |
4 |
0.1% |
|
|
0.8X |
115 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.6% |
|
|
0.8X |
115 |
30.5X |
57.6X |
6X4.5 |
0.03 |
11.2 |
1.67 |
0.6% |
|
|
1X |
115 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.3% |
|
|
1X |
115 |
38.1X |
72X |
4.8X3.6 |
0.032 |
10.5 |
1.25 |
0.3% |
|
|
2X |
115 |
76.2X |
143.9X |
2.4X1.8 |
0.04 |
8.4 |
0.5 |
0.17% |
|
|
2X |
115 |
76.2X |
143.9X |
2.4X1.8 |
0.04 |
8.4 |
0.5 |
0.17% |
|
|
3X |
115 |
114.3X |
215.9X |
1.6X1.2 |
0.05 |
6.7 |
0.266 |
0.17% |
|
|
3X |
115 |
114.3X |
215.9X |
1.6X1.2 |
0.05 |
6.7 |
0.266 |
0.17% |
|
|
4X |
115 |
152.4X |
287.9X |
1.2X0.9 |
0.053 |
6.3 |
0.188 |
0.16% |
|
|
4X |
115 |
152.4X |
287.9X |
1.2X0.9 |
0.053 |
6.3 |
0.188 |
0.16% |
|
注：
1. 景深是假设使用1/2″CCD摄像机在水平320线以上的监视器的解像值。（成像面可容许的错乱圆周：40μm）
2. 分辨率是指波长在550nm时理论分辨率。
3. 最大兼容CCD：1/2″。
4. 安装尺寸：C安装口，螺纹1英寸32扣。
5. 在总放大倍数栏中，1/3"是表示CCD摄像机的规格，9"、17"是表示监视器屏幕尺寸。 1/3"、9"表示在1/3"CCD摄像机、9"监视器下该MTDY固定倍单筒视频显微物镜的总放大倍数。
